孔雀缸径规的安装与测量

孔雀缸径规的安装与测量

汽缸测量是检测发动机汽缸磨损的重要手段，主要是通过孔雀缸径规测出缸径的实际尺寸，然后与标准缸径进行比较，以得出磨损量、汽缸变形程度和汽缸与活塞的配合间隙等情况，进而判断是否需要进行维修保养。

孔雀缸径规的使用对提高发动机修理质量以及发动机的动力性和经济性都有很大的作用。孔雀缸径规安装步骤如下：

1. 按被测气缸的标准尺寸、选择合适的接杆,装上后,暂不拧紧固定螺母。

2. 把外径千分尺调到被测缸径的标准尺寸,后将装好的孔雀缸径规放入千分尺内。

3. 稍微旋动接杆,使孔雀缸径规小针转动约1-2mm既有1-2mm的压缩量,使大指针对准刻度零处,扭紧接杆的固定螺母。为使测量正确,在重复校零一次。

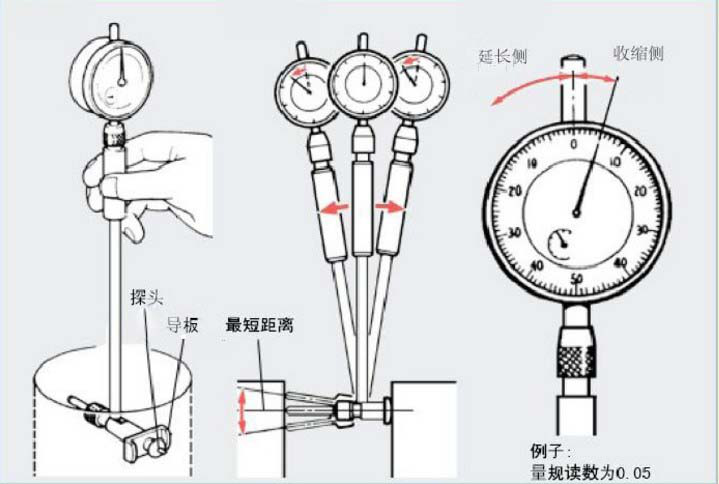

孔雀缸径规安装完成后就开始测量对应部位的尺寸，测量时必须使孔雀缸径规与气缸的轴线保持垂直,前后摆动,指针指示到最小数字时,即表示量杆与气缸轴线垂直,此读数为标准读数。当大指针顺时针方向离开“0”位时，表示气缸直径小于标准尺寸的缸径。若逆时针方向离开“0”位时，表示气缸直径大于标准尺寸的缸径。以此方法来确定最终的测量结果。

孔雀缸径规在实际测量时，只是在标定位置增大或减小一定的量，而这一变化量可以从缸径规的量表上反映出来。其中要注意，加长杆的选择是要保证孔雀缸径规标定时，活动测头处于其变化范围的中间位置附近为佳。以便无论实际缸径大于或小于标准缸径都能进行测量。
