RSK水平仪的读数原理

文章出处:深圳市春亨工具仪器有限公司 人气:-发表时间:2016-12-28 09:02:00

RSK水平仪的读数原理

RSK水平仪是用于检查各种机床不直度、工件相对位置的平行度以及设备安装的水平位置和垂直位置的仪器。 RSK水平仪是机床制造、安装和修理中最基本的一种检验工具。RSK水平仪分为条式水平仪和框式水平仪,常用尺寸有150mm、200mm、300mm,精度有0.02mm/m(0.02mm/4s)、0.05mm/m(0.05mm/10s)、0.1mm/m(0.1mm/20s)三种。水平仪精度0.02mm/m(0.02mm/4s)气泡灵敏度表示如图:将RSK水平仪放置在1米长的平板上,右端垫0.02mm的高度,平板倾斜的角α=4s,此时气泡的运动距离正好为一格刻度。

RSK水平仪原理

计算如下:L=1000mm H=0.02mm,可以求出平板的倾斜角α,即为水平仪倾斜角。tgα= H/L=0.02/1000=0.00002  查三角函

数表可知tg4=0.00002 所以α=4s,

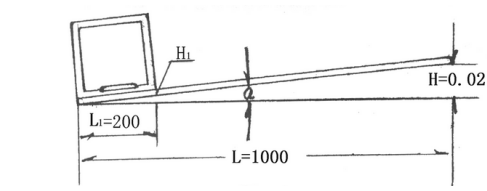

从上式可知0.02mm/m精度的水平仪的气泡每运动一格,其倾斜角度α=4s,如图200mm水平仪离左端200mm处(相当于水平仪的1个边长),计算水平尺下面的高度H1为:tgα= H/L=0.00002  H1=tgαxL1=0.00002×200=0.004(mm)

RSK水平仪

由上式可知,RSK水平仪气泡的实际变化值与测量平面长度有关。假如水平仪放在500mm长的机床上测量机床导轨,那么水平仪的气泡每运动1格,就说明平板两端高度差是0.01mm。另外,水平仪的实际变化值还与读数精度有关。所以,使用RSK水平仪时,一定要注意测量面积的大小、读数精度以及单独使用时气泡运动一格所表示的真实数值。由此得知,水平仪气泡运动一格后的数值。水平仪的读数,应按照它的起点任意一格为0。气泡运动一格计数为1,再运动一格计数为2,以此进行累计。

   RSK水平仪条式常用规格有542-1502、542-2502、542-2002;框式常用规格有541-2002、541-1502、541-2502。
