UNIVERSAL同心度仪选择

文章出处:深圳市春亨工具仪器有限公司 人气:-发表时间:2017-01-17 10:06:00

UNIVERSAL同心度仪选择

UNIVERSAL同心度仪,适用于台阶轴、轴套、衬套等有同轴度要求的零件测量。由于测量精度高、测量准确、效率高被加工行业广泛使用。

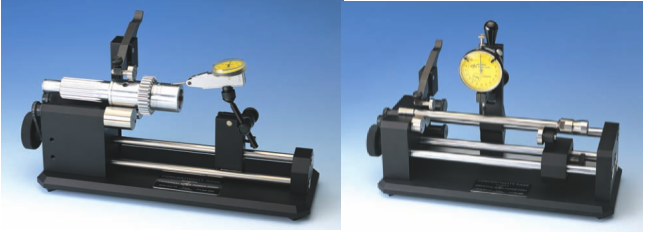

环球同心度仪

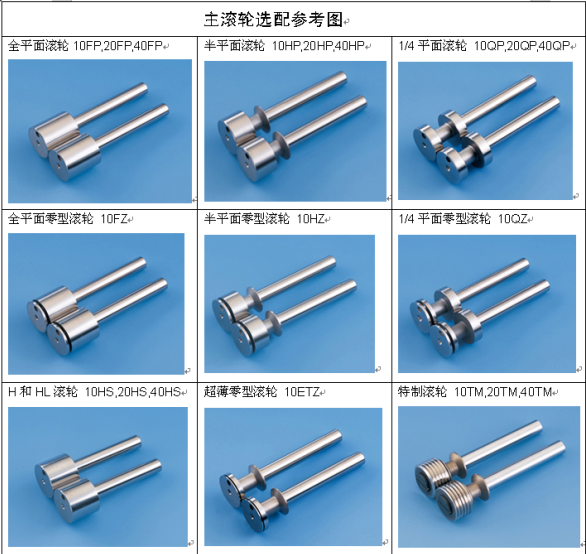

选择UNIVERSAL同心度仪需要确认四个部分:①被测工件直径和长度②精度要求③主滚轮选配。④量表选配。如UNIVERSAL同心度仪B-20,可测量直径¢10-50mm,长度152mm的工件;精度可达到5um以内,也可提供高精度2um;量表建议选择日本孔雀PCN-2杠杆千分表;滚轮选择:工件为普通圆柱形可选用120-20FP,其他形状可参考下图选择。

UNIVERSAL同心度仪

UNIVERSAL同心度仪使用方法:

①根据被测工件大小调节UNIVERSAL同心度仪‘滚轮’ 高度,使‘滚轮’能够以合适的压力压住被测工件。

②UNIVERSAL同心度仪通过‘调节手柄’升起‘滚轮’,将被测工件放置在‘旋转工作轴’上,然后将‘滚轮’归位。

③调节‘表架’的高度,并将其移动,使杠杆表测头接触被测工件表面,调整表盘指针归零。

④调节‘杠杆表’测头至被测工件合适位置,并使之接触工件表面,调整表盘指针归零。

⑤旋转手柄,根据实际情况微调表头,完成读数。

UNIVERSAL同心度仪常用规格有B-40、B-20、B-10、A-10、H-40、H-20、H-10等。
