电子水平仪的基本原理以及操作方法的说明

文章出处:深圳市春亨工具仪器有限公司 人气:-发表时间:2015-09-16 14:44:00

电子水平仪的基本原理以及操作方法的说明

归零调整、1/2 调整的作用

因为水平仪对地球的重心有非常敏感的反映,可以运用以下的方法找出 {0 点水平 }。

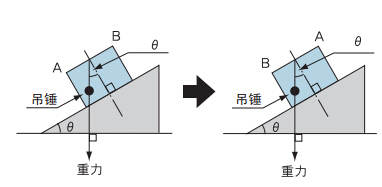

对于水平面的倾斜角度为θ。在此斜面上放一块有吊锤的板。这样斜面到直角的延长线与板的 A 侧只有θ吊锤倾斜角度。将板调转 180°, 斜面到直角延长线与板的 B 侧只有θ吊锤倾斜角度。因此即使没有绝对的基准(斜面与直角的延长线),倒转 180°角度便可得出 2× θ。 2× θ的一半便是θ,也可得出水平面。得出水平后假设为 0, 正因为如此掉转 180°时可以表示出实际倾斜角的 2 倍。表示的 2 陪的值的 一半便是倾斜角度,通过调整(斜面)被测量物将表示的一般的值变成 0,就成为水平。相反,有可能使用了原本有绝对基准的物体,因 为什么原因未能发现它有故障而误用。

※DL-S3、DL-m1、DL-m3以及分离系统是可以一指完成归0调整、 1/2调整并且是计算机内藏型。


0 点设定

水平仪没有水平的0点。切入电源时的最初表示的0数值,不一定是水平的0点。需要测量水平的0点时,必须在每一次切入电源时设定0点。 只有如此,每一次以正确的调整过的0点基准进行测量,就不会因为0点错误而产生误差。为了设定0点要进行归零调整以及1/2调整。如果 不能归零,基准面超过水平调整范围倾斜的时候,将基准倾斜面调整为表示为0调整范围。

A)倾斜的比较测量时

①放置在以水平仪为基准的倾斜面上。

②表示安定后调整 0,表示为 0。 上记是比较用 0 点设定。



B)调整为水平的平面时

①将水平仪放置在调整水平后的平面上。

②表示安定后调整 0,表示为 0。 上记是水平 0 点设定。

C)判断不出平面是否水平时

①将水平仪放置在平面上。

②表示安定后调整 0,表示为 0。

③倒转水平仪 180°,放置在同一位置上。

④待表示安定后调整 1/2,表示一半。 上记是水平 0 点设定。



此时的表示值是本水平仪放置的平面的倾斜量。由轴方向(对于测量轴的直角方向)倾斜的情况,可能会包含误差,为了更加正确的设 定水平 0 点,请将调整 X、Y 轴方向的水平。



水平仪的使用注意事项(共通)

水平仪是精密测量仪器,请十分注意不要掉下或者打撞等碰撞。

使用前,使用经工业汽油与酒精湿润的干净的百洁布或者软布,将测量面的污物擦拭干净。

为了正确的测量,与普通精密测量一样在恒温室内使用,水平仪与测量物之间不要有温差。

使用后的水平仪要将底座上涂抹防锈油保管。
