peacock内齿轮最大径缸规CC-124HB
日本Peacock齿轮缸规，齿轮缸径规，内齿轮最大径缸规CC-124HB，节圆有效径23.5-26.0mm，用于内齿轮花键大径测量的缸规，可以方便而精确的测量齿轮大径。
PEACOCK内齿轮最大径缸规用途

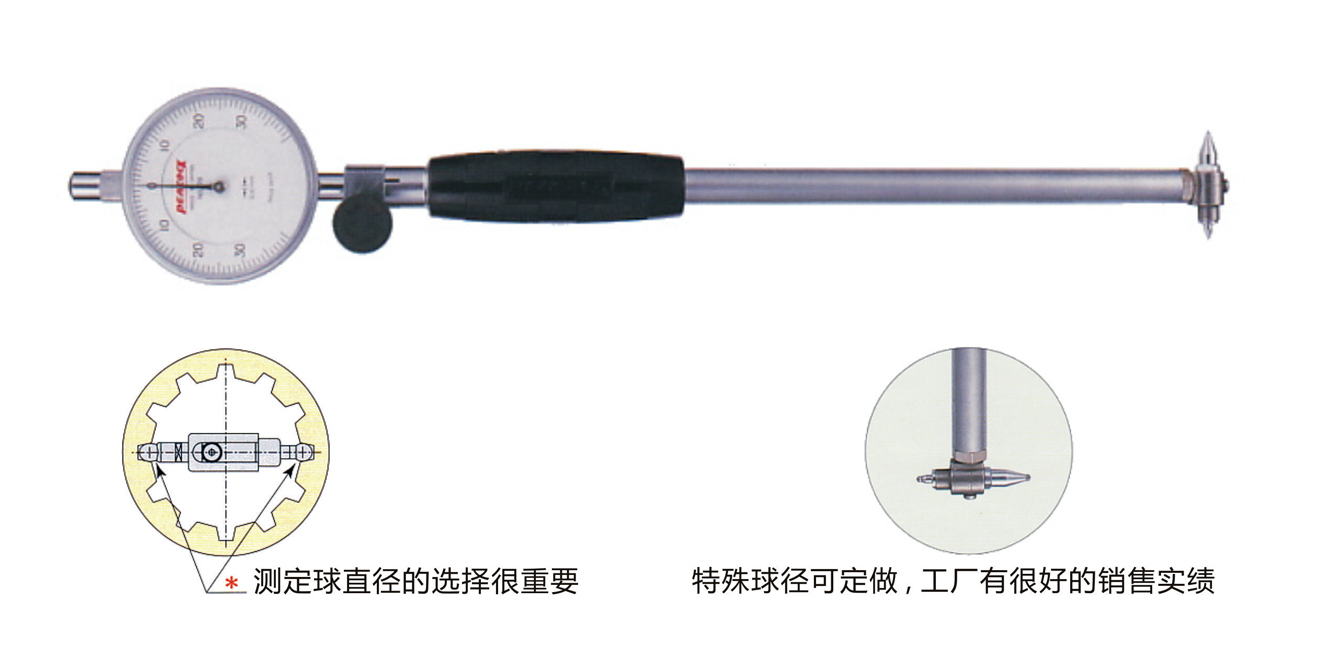

内齿轮最大径缸规，用于内齿轮花键大径测量的缸规，可以方便而精确的测量齿轮大径。
PEACOCK内齿轮最大径缸规特点
可选配指针式指示表（不附带）推荐搭配型号17Z/57B(0.01 mm)，15Z/5F(0.001 mm)
特殊球径可根据测量需求定制

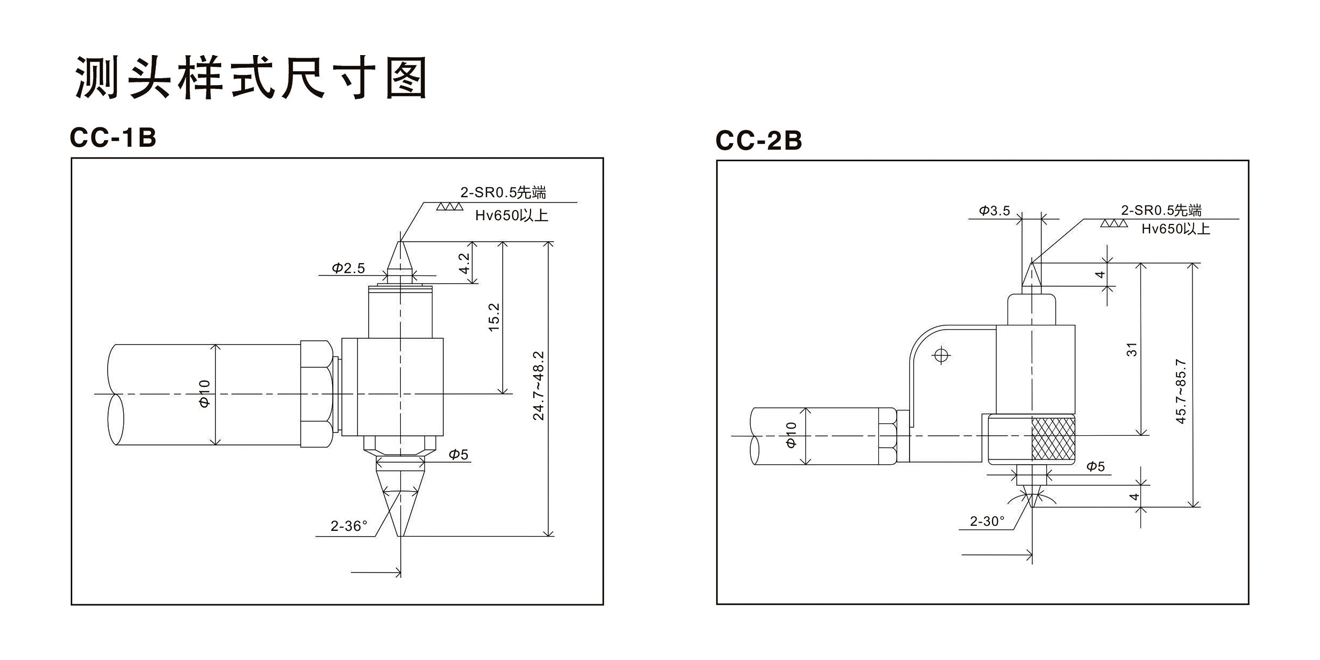

PEACOCK内齿轮最大径缸规型号及参数
| 型号 | 节圆有效径mm | 测杆mm | 垫片 |
| CC-124HB | 23.5-26.0 | 24 | 0.5,1.0 |
| CC-126HB | 25.5-28.0 | 26 | |
| CC-128HB | 27.5-30.0 | 28 | |
| CC-130HB | 29.5-32.0 | 30 | |
| CC-132HB | 31.5-34.0 | 32 | |
| CC-134HB | 33.5-36.0 | 34 | |
| CC-136HB | 35.5-38.0 | 36 | |
| CC-138HB | 37.5-40.0 | 38 | |
| CC-140HB | 39.5-42.0 | 40 | |
| CC-142HB | 41.5-44.0 | 42 | |
| CC-144HB | 43.5-46.0 | 44 | |
| CC-146HB | 45.5-48.0 | 46 | |
| CC-245HB | 44.5-50.5 | 45 | 0.5,1.0,2.0,3.0 |
| CC-250HB | 49.5-55.5 | 50 | |
| CC-255HB | 54.5-60.5 | 55 | |
| CC-260HB | 59.5-65.5 | 60 | |
| CC-265HB | 64.5-70.5 | 65 | |
| CC-270HB | 69.5-75.5 | 70 | |
| CC-275HB | 74.5-80.5 | 75 | |
| CC-280HB | 79.5-85.5 | 80 |
| 型号 | CC-1HA | CC-2HA |
| 节圆有效径有效测量范围 | 参照以上表格 | |
| 测量深度 | 1.2mm | |
| 范围精度 | 150mm | |
| 邻接误差 | 5μm以下(JIS.A级标准) | |
| 重复精度 | 2μm以下(JIS.A级标准) | |
1960544536
缸径规 径规 peacock缸径规
订购：peacock内齿轮最大径缸规CC-124HB
