工件形位尺寸校准工具——孔雀杠杆表

工件形位尺寸校准工具——孔雀杠杆表

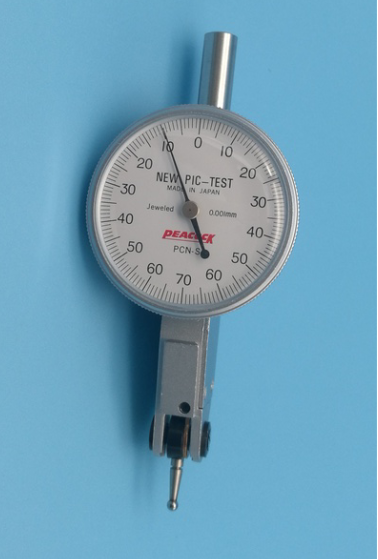

孔雀杠杆表体积小，结构简单，精度高，适用于一般量表表难以测量的工作环境，可双向测量，侧头可旋转±100°，通过控制杆控制测量方向。孔雀杠杆表是利用杠杆-齿轮传动机构或者杠杆、螺旋传动机构,将测量尺寸变化为指针角位移,并指示出长度尺寸数值的测量器具。

孔雀杠杆表种类繁多，按功能可分：带红宝石高耐磨性测头型、单向正逆向切换型、自动双向切换型、低测压型、不导电不导磁型、大表盘型等等。孔雀杠杆表的分度值有百分位和千分位两种,最大测量范围不超过1.5mm，以1mm以内的产品规格居多，表盘是对称刻度的。

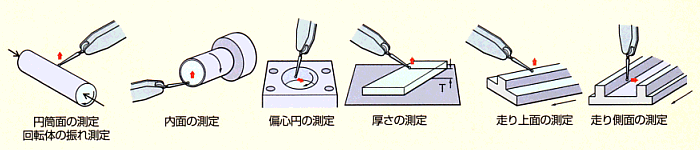

孔雀杠杆表可用于测量形位误差,也可用于比较测量的方法测量实际尺寸,还可以测量小孔、凹槽、孔距、坐标尺寸等。孔雀杠杆表在使用时应注意要使测量运动方向应与测头中心线垂直,以免产生测量误差。
